平板C形臂又稱移動式平板C形臂，是一種用于手術中實時動態成像的X射線設備，其機架呈“C”形，集成了X射線球管、平板探測器和圖像處理系統，廣泛應用于骨科、脊柱外科、泌尿外科等領域。

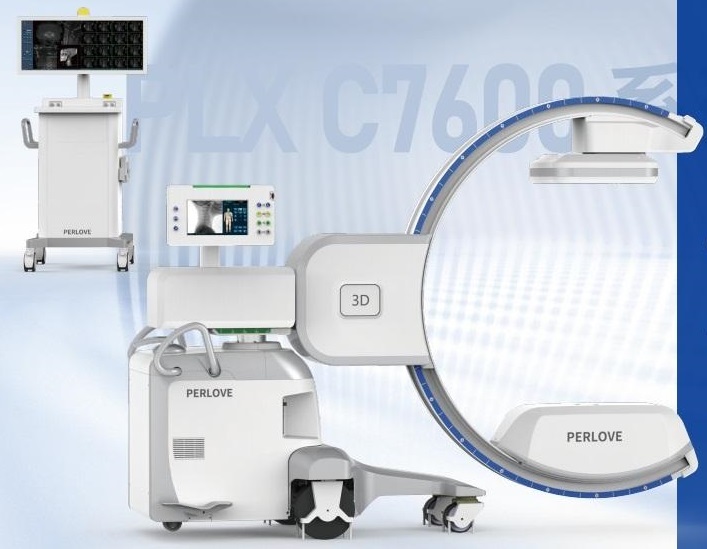

相較于傳統影增C形臂，平板C形臂采用數字平板探測器替代影像增強器，成像速度更快、分辨率更高、輻射劑量更低，已成為臨床主流設備。比如新一代三維平板C形臂PLX?C7600，具備大視野、更清晰、更便捷的優點，可與骨科手術機器人協作，為術中精確定位和實時導航提供影像引導。

平板C形臂的核心部件是平板探測器，其成像原理可分為兩類：間接轉換型和直接轉換型。

1.直接轉換型平板探測器

成像原理：X射線直接作用于非晶硒(a-Se)層，激發電子-空穴對，通過電場作用產生電流信號，經TFT陣列存儲并數字化。

這種類型的探測器同樣具有高轉換效率、動態范圍廣和空間分辨率高等優點，且清晰度好。但它的X射線吸收率較低，在低劑量條件下圖像質量可能受到影響。此外，硒層對溫度敏感，使用條件受限。

2.間接轉換型平板探測器

成像原理：X射線穿過人體后，先通過閃爍層(如碘化銫(CsI))將X射線光子轉換為可見光，再由非晶硅(a-Si)光電層將可見光信號轉換為電信號，最后通過薄膜晶體管(TFT)陣列讀取并數字化。

這種類型的探測器具有高轉換效率、動態范圍廣和空間分辨率高等優點。然而，在高劑量時，其DQE可能不如直接轉化型，且存在輕微的散射效應，清晰度略低。
